Усиление сигнала в подвальном этаже

11.04.2019

Мы уже рассказывали о наших работах по усилению сигнала в небольших офисах, частных домах и паркингах, теперь представляем решения для офиса со средним количеством кабинетов в подвальном помещении.

К нам обратился представитель коворкинг-центра в г. Актобе с уже знакомой просьбой — усилить сотовый сигнал, на цокольном этаже невозможно совершать разговоры. Всего офис насчитывает 8 кабинетов с различным типом перегородок — бетон, гипсокартон, пластик.

Приоритетные операторы связи — Beeline, Kcell.

Разработка проекта усиления связи

В первую очередь у клиента был запрошен план помещения для определения оптимальной расстановки антенн.

Наиболее подходящее решение для таких ситуаций — это установка потолочных антенн, они обеспечивают максимальный охват помещения.

Однако, в офисах были установлены натяжные потолки, что полностью исключает такой вариант установки. Следовательно, клиенту было предложено использовать панельные настенные антенны. Особенностью данных антенн является диаграмма направленности, сигнал подаётся вперёд с углом раздачи по горизонтали 70 градусов. Зато дальность покрытия может достигать 15 метров.

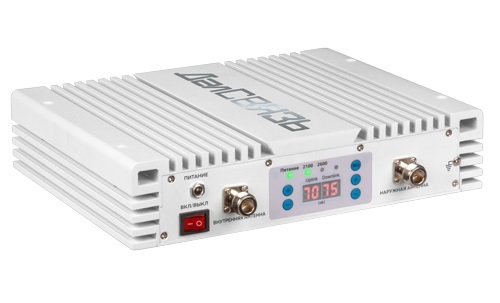

Всего для решения задачи потребовалось 6 антенн. С учётом этой информации и уровня сигнала, требующего усиления, был выбран репитер сотовой связи ДалСвязь DS-2100-27 — устройство повышенной мощности, работающее в диапазоне 2100 МГц (что соответствовало 3G частотам Beeline, KCell и Tele2 в данном районе) и позволяющее подключить до 5-6 антенн.

Монтаж оборудования

Работы по монтажу проводились во время полной занятости центра и недоступности некоторых кабинетов, в связи с чем растянулись на 2-3 дня.

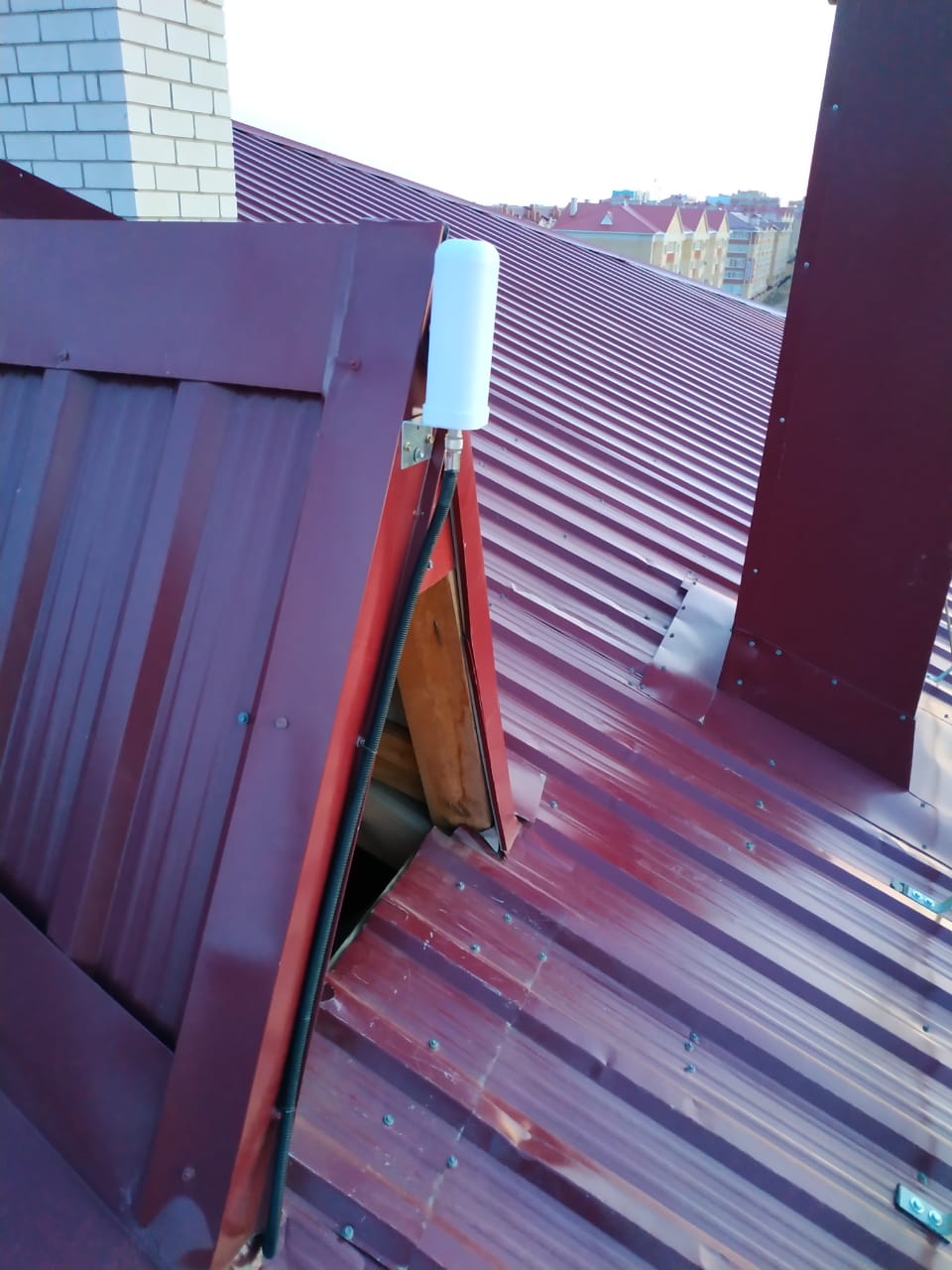

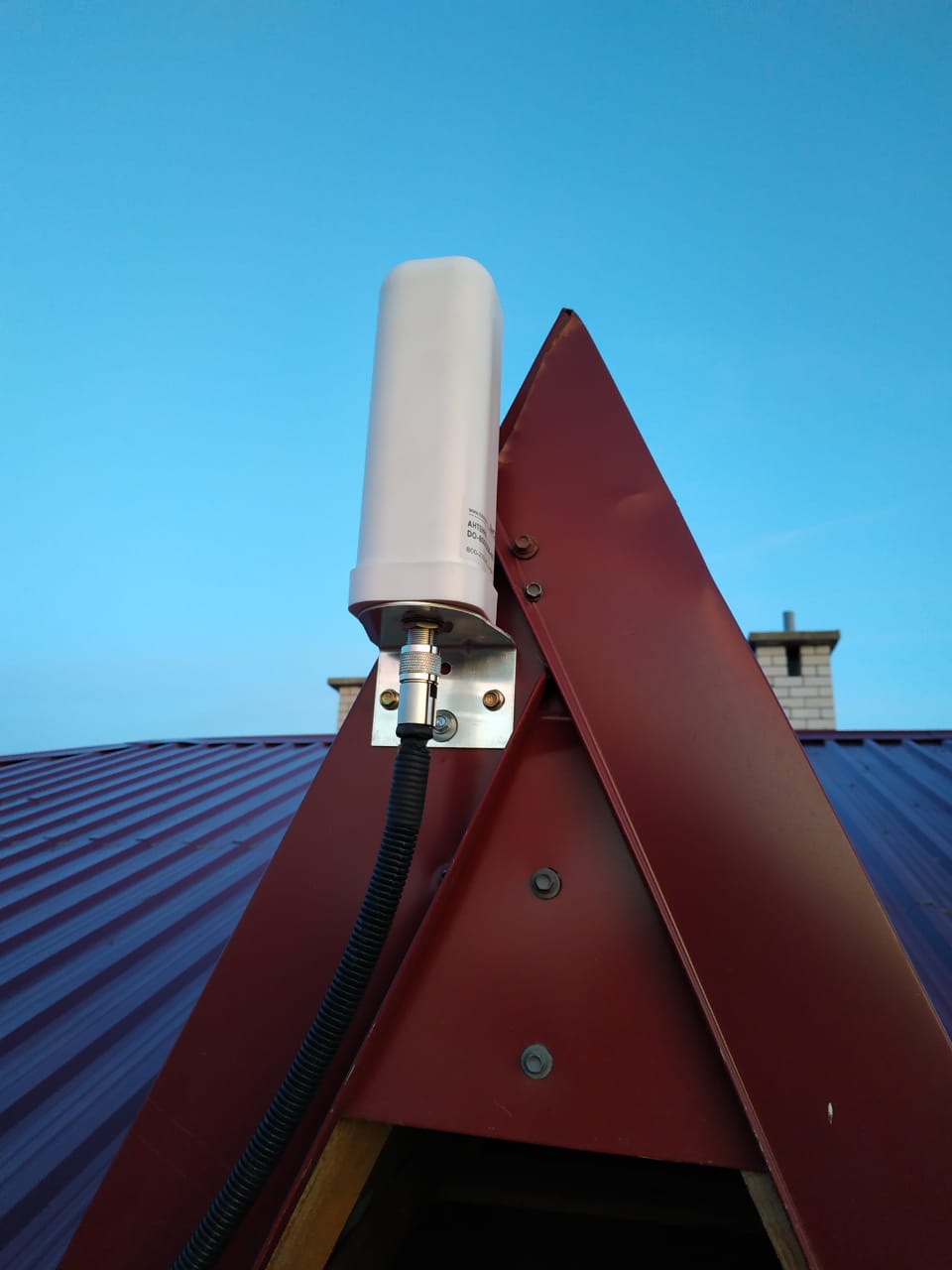

Всенаправленная внешняя антенна была установлена на крыше здания с целью захвата сигнал от базовых станций операторов, расположенных с разных сторон здания.

Кабель был заведён через шахты вентиляции и подключён к блоку репитера, закреплённому под потолком вне зоны досягаемости.

Кабель к внутренним антеннам был пущен за гипсокартонное покрытие и проведён над натяжным потолком. Для этого монтажная бригада использовала отверстия под лампами освещения, что помогло спрятать кабель и не испортить интерьер офиса.


Раздающие антенны были размещены под потолком. Благодарю своему стильному и неброскому дизайну они идеально вписались в интерьер помещений.

Для реализации проекта использовалось оборудование:

  • 3G-репитер ДалСвязь DS-2100-27;
  • Внешняя антенна DO-800/2700-4/6;
  • Внутренняя настенная антенна DP-800/2700-7/9 ID — 5 шт.;
  • Внутренняя потолочная антенна DO-700/2700-6 — 1 шт.;
  • Делитель мощности 800-2700МГц ½ — 1 шт.;
  • Делитель мощности 800-2700МГц 1/3 — 2 шт.;
  • Кабель коаксиальный 8D-FB CCA — 165 метров;
  • Разъемы для кабеля N-8D (прижимной, цанга) — 20 шт.

Результат
В итоге было обеспечено полное покрытие офиса сильным сотовым сигналом стандарта 3G для совершения разговоров и доступа к мобильному интернету. Если прежде сигнал можно было поймать только возле окон, теперь в любой точке доступна полная шкала антенны на телефоне, что не могло не порадовать заказчика.
