Организация серверного шкафа для системы видеонаблюдения

20.12.2019

При обустройстве любой кабельной сети очень важны порядок и правильная организация, как и для эстетичности, так и для сохранности оборудования и облегчения обслуживания и модификаций. К сожалению, достаточное количество организаций пренебрегает этим по различным причинам.

На примере проекта, для которого наша компания поставляла оборудование, покажем результат, достигаемый при профессиональной организации серверной.

Проект по организации видеонаблюдения был разработан и реализован нашими постоянными клиентами и партнёрами, компанией RVcom (г. Актобе).

Поставляемое оборудование

  • Шкаф серверный Toten G76827.8100, 19", 27U;
  • Полка перфорированная Toten SG.0147.1900;
  • Организатор кабельный Toten SA.1701.0000;
  • Коммутатор GbE 16-портовый Tp-Link TL-SG1016;
  • Коммутатор GbE 24-портовый Tp-Link TL-SG1024;
  • Источник бесперебойного питания SVC V-2000-F-LCD;
  • Стабилизатор напряжения SVC AVR-1000.

Кабель UTP

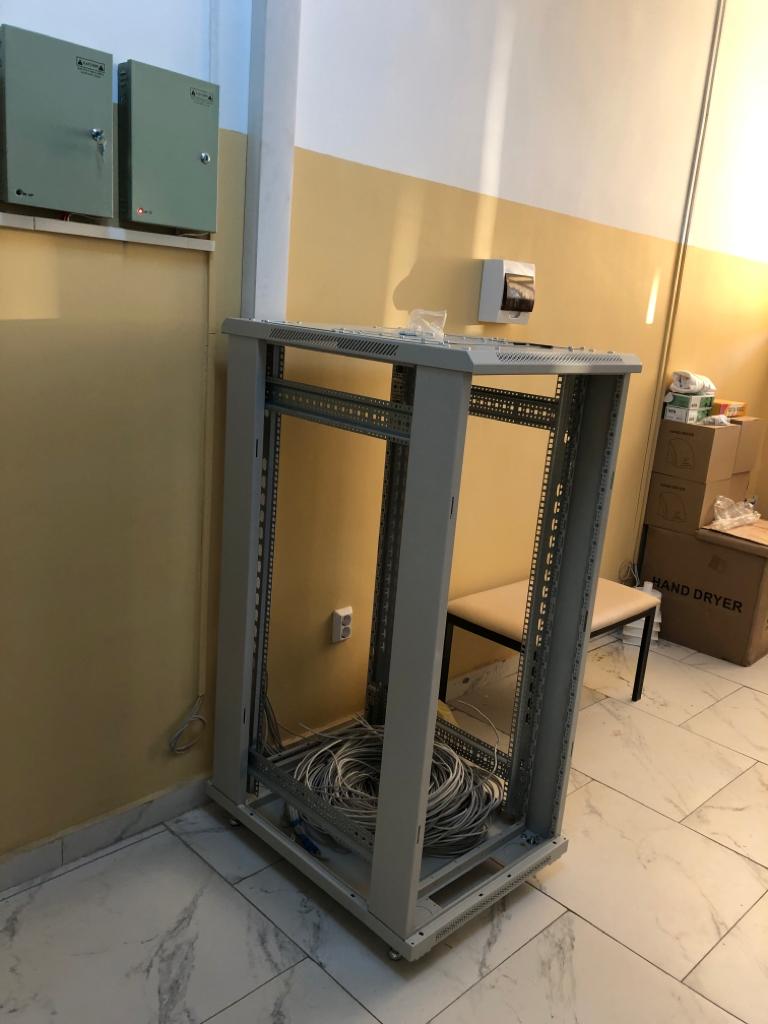

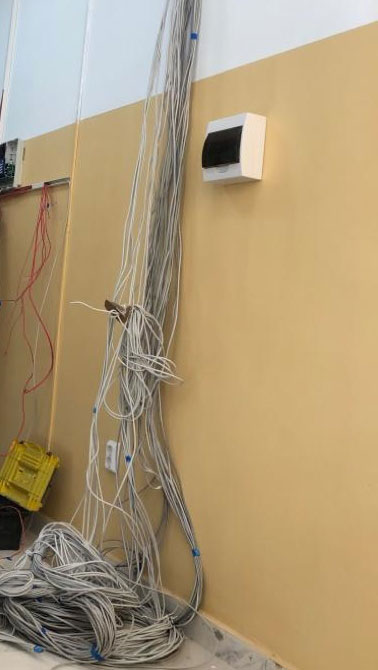

После установки всех IP-видеокамер, кабель был заведён в серверную комнату. Далее монтажная бригада упорядочила его, обрезав лишние куски, чтобы все отрезки были необходимой длины. Кабель, идущий по стене, был спрятан в кабельный канал, после чего команда собрала каркас серверного шкафа Toten.

Шкаф серверный — сборка и монтаж

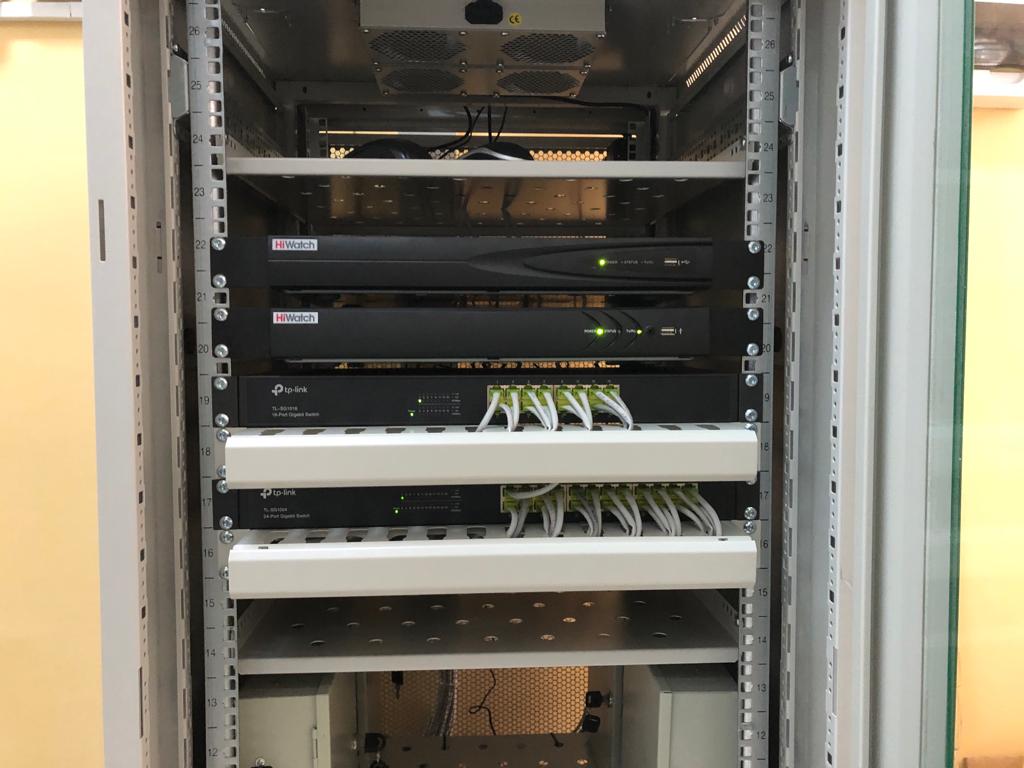

На передние рейки стойки были закреплены видеорегистраторы и коммутаторы. Оборудование, не имеющее крепления на рейки, было размещено на полках. Рядом с коммутаторами были установлены кабельные организаторы.

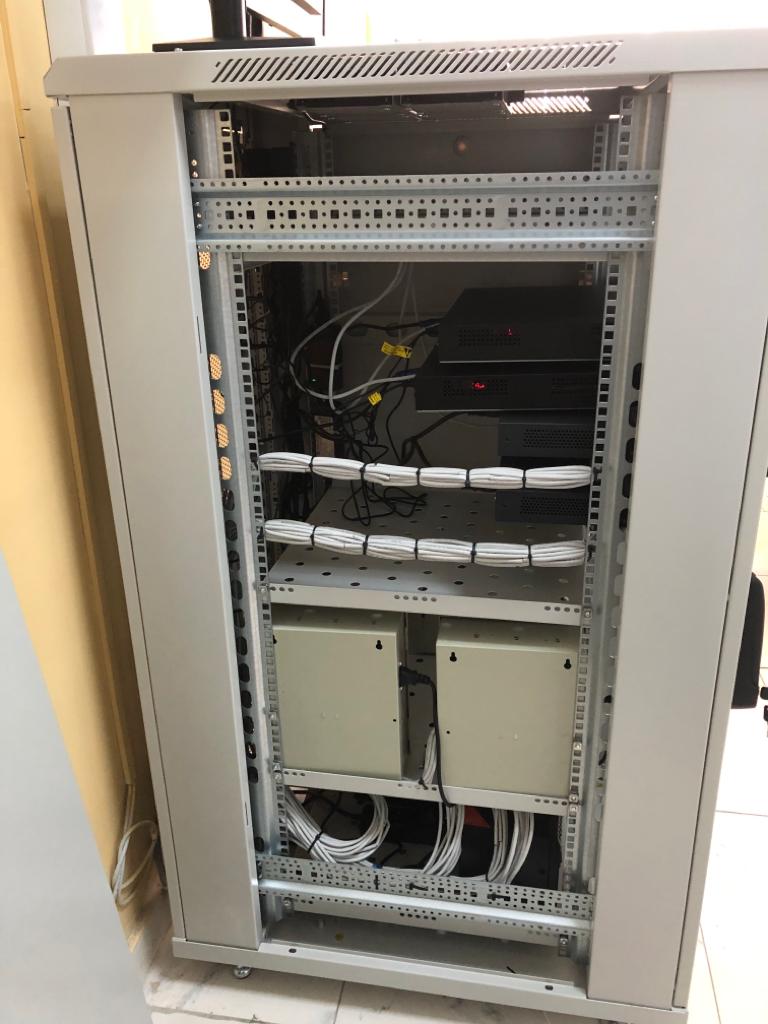

Кабель, заходивший в шкаф, был скреплён стяжками и заведён в организаторы на передних панелях. После установки коннекторов на концах отрезков и подключения их к портам коммутаторов, органайзеры были закрыты крышками, полностью пряча кабель.

В верхней части шкафа установили ещё одну полку для компьютерных мышек, а весь оставшийся кабель аккуратно уложили на нижнем ярусе шкафа.

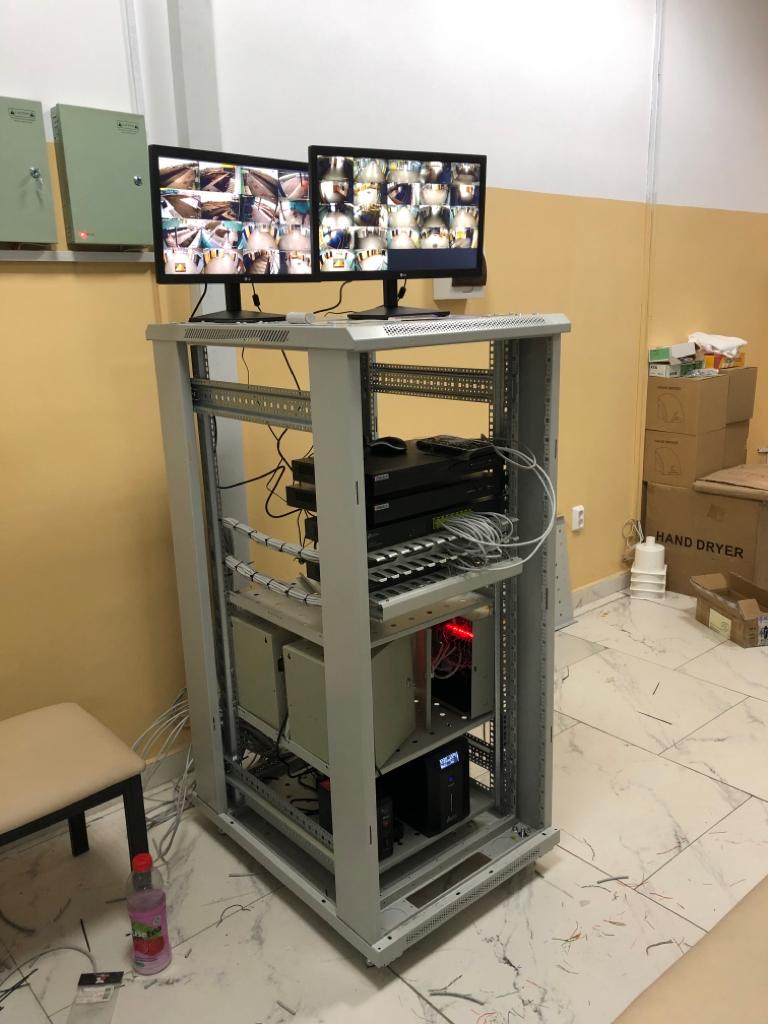

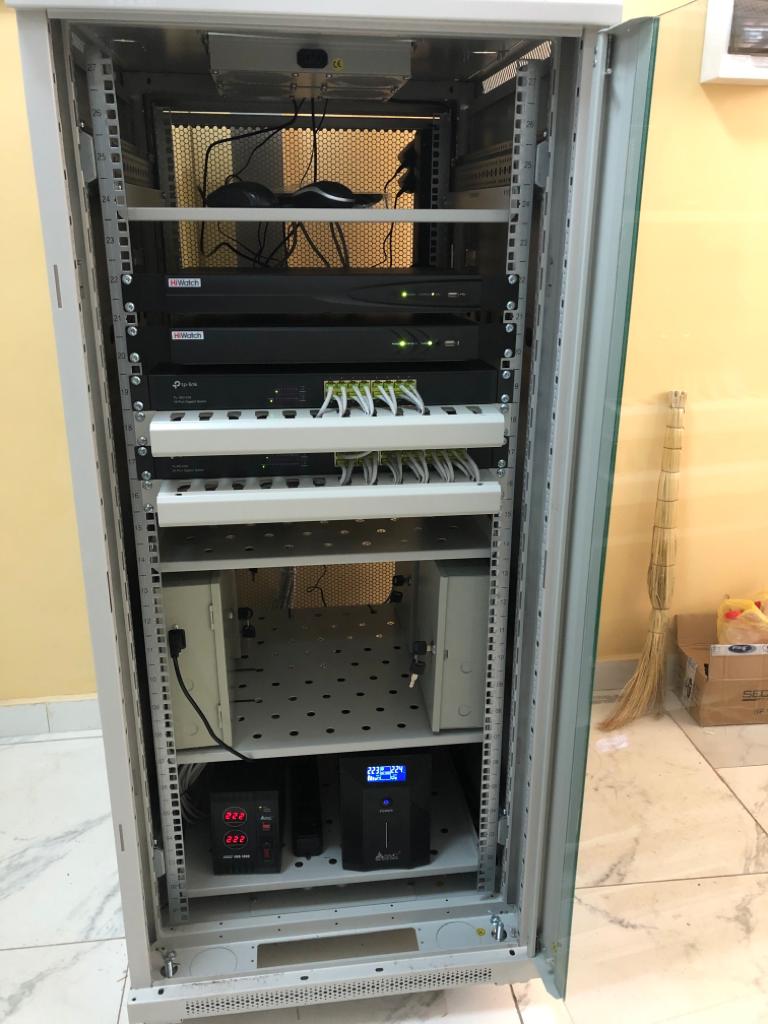

В результате был полностью обустроен шкаф, коммутирующий камеры наблюдения по всему объекту с видеорегистраторами, а также ИБП и стабилизатором напряжения для защиты установленных устройств. Для ограничения постороннего доступа, дверцы шкафа оборудованы замком с ключом.

Всё получилось предельно аккуратно и компактно, а также организованно для того, чтобы иметь доступ к нужным элементам в случае необходимости.

Выражаем благодарность компании RVcom за предоставленный фотоматериал, а также за продолжительное сотрудничество.
