Решаем проблему отсутствия мобильной связи в подземном паркинге

28.02.2019

Проблема с сотовым сигналом на паркингах всегда будет оставаться актуальной в виду полного затухания сигнала при прохождении через толстые бетонные стены. Для владельцев частного транспорта это вызывает определенный дискомфорт, а для служебных авто или корпоративного сектора вопрос об улучшении сигнала стоит более остро, так как это может влиять непосредственно на бизнес-процессы компании.

К нам обратился клиент — владелец частного подземного паркинга в одном из бизнес-центров Астаны.

Парковкой пользуется большое количество клиентов и на большей части стоянки наблюдалось полное отстутствие сигнала сотовой связи, что затрудняло связь сотрудников нескольких компаний с водителями.

Паркинг

Задача
Ликвидация проблемы отсутствия сигнала на выделенном этаже комплекса подземной парковки.

Операторы: Beeline, Tele2, Altel, KCell — все операторы в приоритете.

Выезд специалистов для замеров

Наша монтажная бригада выехала на осмотр объекта и замеры уровня сигнала. На месте был составлен план прокладки кабеля и размещения потолочных антенн для покрытия необходимой площади. Осмотр также показал, что для соединения внешней антенны и блока репитера потребуется отрезок кабеля длиной более 80 метров. Такая длина кабеля способствует серьёзному затуханию сигнала, даже с учётом того, что сигнал мобильных на улице был достаточно высокого уровня. С целью минимизировать затухание был использован фидер (кабель) с медной жилой сечением 12 мм.

Отметим
Первоначальный анализ помещения и проведение замеров являетются весьма значимыми процедурами в мероприятиях по исправлению проблем со связью. Именно эта информация становится основой для подбора подходящего комплекта оборудования.

Проведение монтажа усилителя сотовой связи

В качестве основного блока репитера было принято решение использовать трехдиапазонный усилитель DS-900/1800/2100-27 с коэффициентом усиления до 78 дБ и выходной мощностью до 27 дБм. Это один из самых мощных репитеров, представленных в нашей компании. Усилитель работает на частотах 900, 1800, 2100 Mhz.

Отличительной особенностью этой модели репитера является то, что она обладает необходимой мощностью, чтобы дать хороший «толчок» даже самому слабому сигналу на принимающей антенне и распределить его на несколько внутренних антенн для покрытия необходимой площади более 1000 м2.

Замеры уличного простраства вокруг бизнес-центра выявили оптимальное место для установки внешней принимающей антенны  козырёк крыльца входа в бизнес-центр.

Расположение в этом месте позволяет уверенно улавливать сигнал всех операторов, не бросается в глаза и недоступно для несанкционированного доступа.

Место для установки самого блока репитера необходимо было выбрать таким образом, чтобы прокладываемый от него коаксиальный кабель до делителей и внутренних антен имел приблизительно равную длину, а также нужно было обеспечить его недосягаемость для посетителей парковки.

Усилитель сотовой связи был установлен в месте, где не было электрической розетки, так что наша монтажная бригада произвела и прокладку силового кабеля для питания устройства.

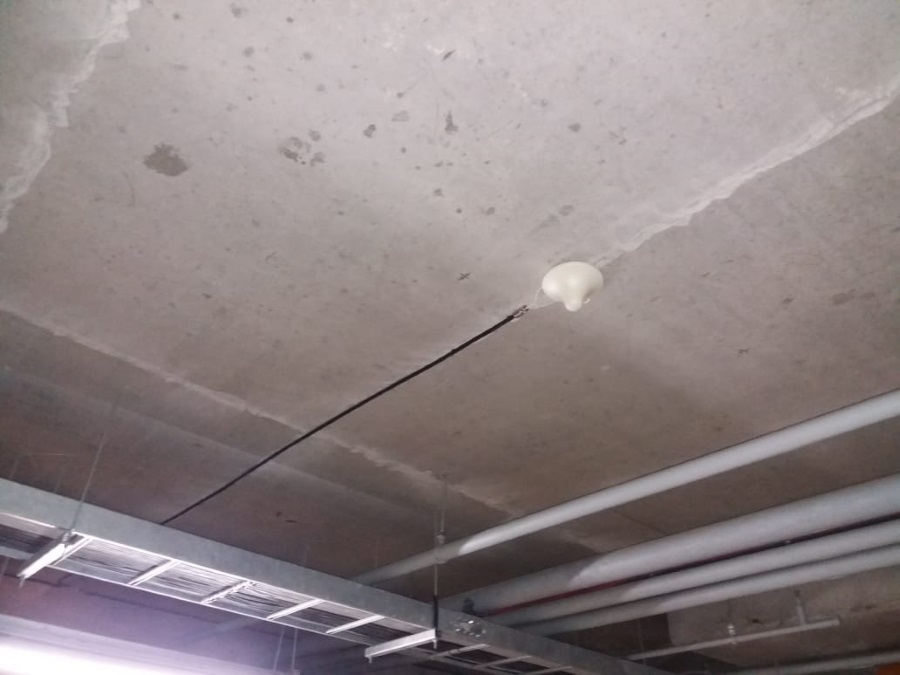

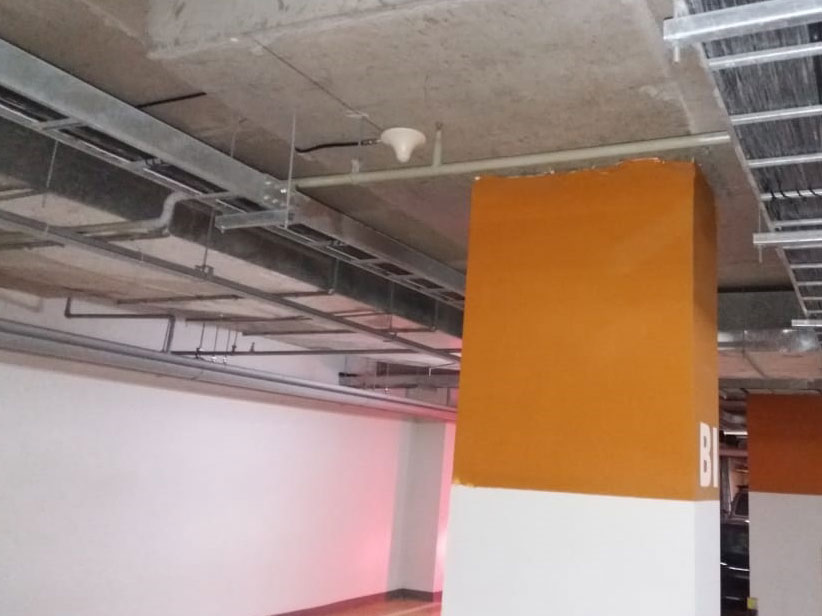

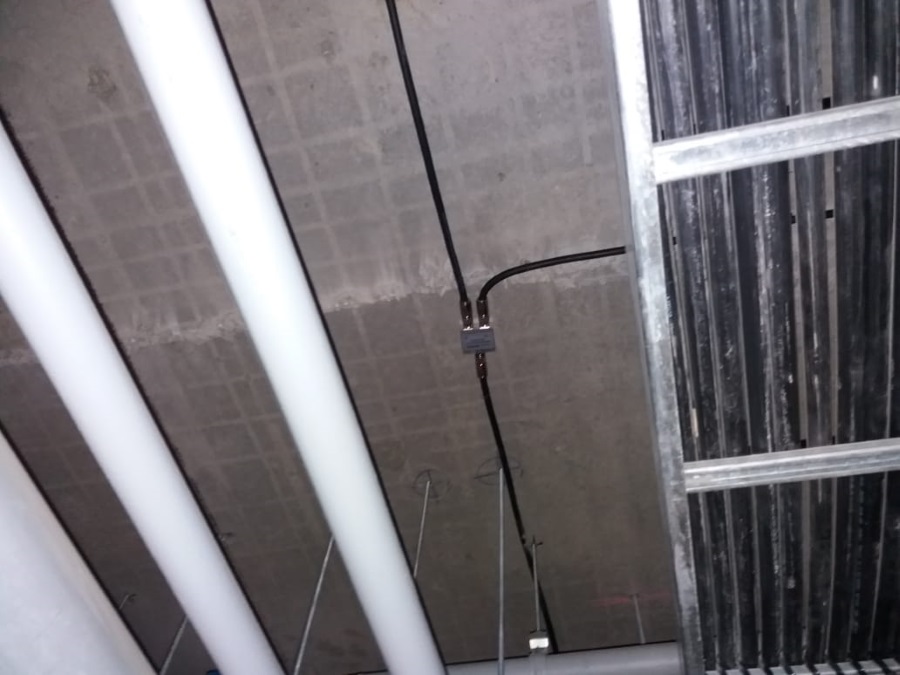

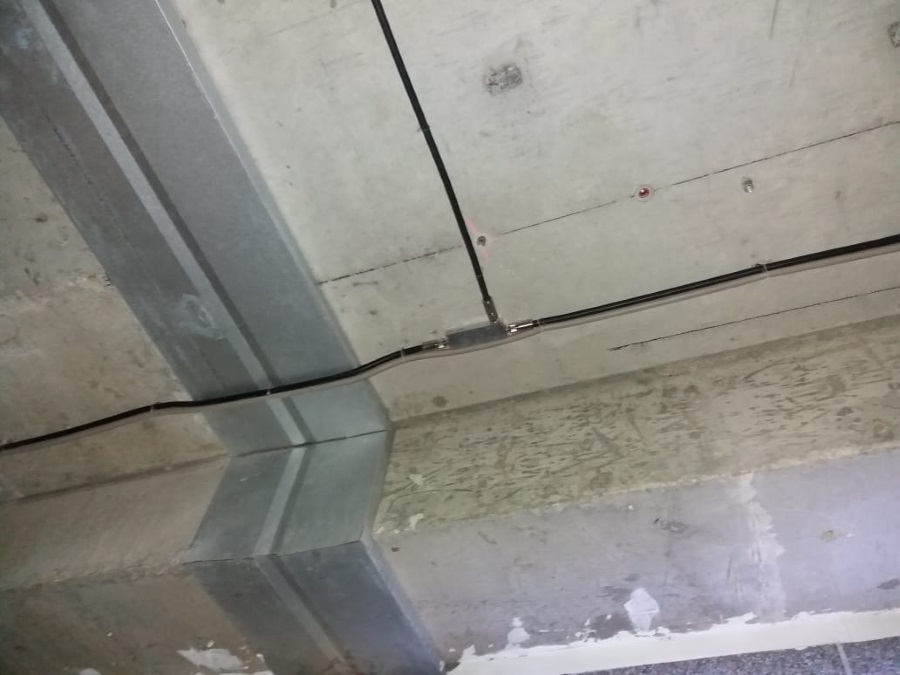

Учитывая особенности помещения парковки, возможные варианты установки репитера и антенн, мы разместили потолочные антенны в трёх точках, соединив их с использованием двух делителей мощности: направленного и «равного». Применение направленного делителя обусловлено особенностью расположения одной внутренней антенны и необходимостью подачи на неё несколько ослабленного сигнала.

Этим самым мы смогли добиться равномерного распределения мощности сигнала между антеннами.

Потолочные антенны разведены на расстояние 15-ти метров друг от друга для обеспечения полного покрытия «мёртвых» зон между радиусами их действия. Тем самым получилось охватить максимальную площадь.

В связи со сложностями прокладки кабеля, монтаж занял три неполных рабочих дня. Проведённые работы позволили добиться полного покрытия необходимой площади уверенным сигналом 2G, 3G и 4G (полная антенна на смартфоне) в местах, где сигнал был очень слабый или полностью отсутствовал.

Резюме
После завершения всех работ и проведения тестирования сигнала представителем заказчика, были подписаны все документы по приёму-передаче работ. Заказчик выразил благодарность, а клиенты парковки теперь могут без проблем пользоваться мобильной связью.
