Патчкорды оптические
Оптоволоконные патч-корды

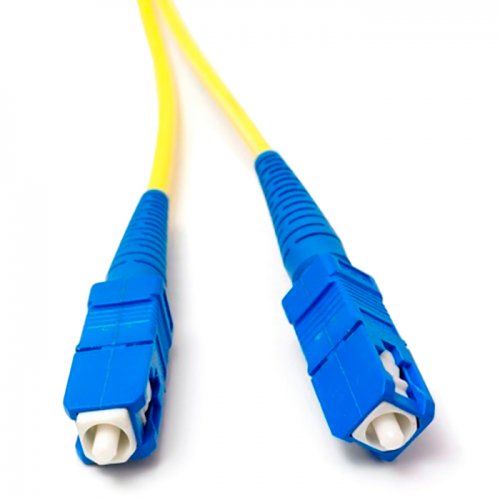

Коммутационный шнур, или патч-корд в разговорной речи, это отрезок кабеля определённой длины, оснащённый с обеих сторон разъёмами (коннекторами) определённого типа. Их используют для соединения двух сетевых устройств между собой для обмена данными.
В виду специфики оптико-волоконных сетей патч-корды необходимо подбирать по определённым характеристикам:
- тип кабеля;
- количество и тип коннекторов;
- длина.
Тип кабеля патчкорда
Оптоволоконный кабель может быть одномодовым или многомодовым (OM1, OM2, OM3, OM4). Для объединения нескольких точек в одну сеть с использованием оптического волокна тип кабеля в патч-кордах должен совпадать с типом используемого кабеля для прокладки магистрали.
Для соединения нескольких устройств между собой (коммутаторы, маршрутизаторы, без прокладки кабеля на удалённые точки) достаточно подобрать под тип кабеля, который поддерживают SFP-трансиверы устройств. Если заранее установленных SFP-модулей или оптических портов не имеется, то вы сами выбираете тип кабеля. Как правило, в таких ситуациях используется более современный одномодовый кабель.
Количество коннекторов на оптическом патчкорде
Оптические порты на сетевом оборудовании предусматривают передачу данных по одному или двум волокнам кабеля.
В связи с этим вам может потребоваться:
- симплексный (simplex)патчкорд;
- дуплексный (duplex) патчкорд.
Медиаконвертеры и SFP-модули, работающие на одном волокне, используют технологию WDM, что указывается в названии модели или её описании. Принцип заключается в передаче данных (TX) и приёме (RX) на волнах разной длины: 1310 и 1550 нм. Подключая устройства таким образом, удостоверьтесь, что данный параметр зеркален на разных концах патч-корда (устройство с одной стороны: TX 1310 нм, RX 1550 нм; устройство с другой стороны: TX: 1550 нм, RX: 1310 нм).
Тип коннектора
На данный момент используется 4 типа оптиковолоконных разъёмов: LC, SC, FC и ST.
Они различаются по форме и размеру. Поэтому при выборе патч-кода, вам необходимо знать, под какой коннектор рассчитан оптический порт на вашем устройстве. Наиболее используемыми являются квадратные разъёмы LC и SC. Порты LC часто используются в дуплексном формате (2 разъёма), а SC в симплексном.
