Как замерить частоту и уровень сигнала сотовой сети?

05.06.2018

Как самостоятельно замерить уровень сигнала и частоту для усиления.

Главным фактором в приобретении любого усилителя сотового сигнала является правильный подбор оборудования. А начинается подбор всегда с определения частоты, на которой работает ваш оператор сотовой связи. В ресторанах, кафе, барах, крупных офисах и других помещениях либо с большим количеством абонентов, либо с большой проходимостью (например, посетители того же ресторана каждый день разные) для усиления необходимо учесть всех операторов и приходится устанавливать двух или трех диапазонные усилители. Зато в небольших офисах на 2-5 сотрудников, квартирах или компаниях, использующих корпоративную связь, усиление необходимо только на одного или двух операторов. Значит необходимо подобрать усилитель сигнала, работающий на нужной вам частоте. Интересно то, что как раз эту информацию не так и легко достать без особых знаний, а для рядового пользователя это превращается в настоящую головоломку – а что если информация неверная; вдруг не будет работать, получается я потрачу деньги зря.

Казалось бы, оператор сотовой связи должен предоставлять такие данные. Однако, позвонив в колл-центры различных операторов с вопросом, какая частота используется в конкретном регионе, добиться уверенного однозначного ответа невозможно. Случалось, что разные сотрудники предоставляли абсолютно противоположную информацию. Вывод – надеяться на операторов нет смысла, пустая трата времени. Что дальше? Поискать в интернете. Такой поиск может дать определенные результаты, которые во многих случаях окажутся верными. Однако, эта информация может быть устаревшей, отличаться по регионам, отличаться между городом и областью, и даже отличаться по районам города. Всему этому мы убедились на собственной практике.

Как же теперь быть в такой ситуации? Не сидеть же без сотового сигнала, когда он так нужен. Да и тратиться на репитер «для всех случаев» тоже не хочется. К счастью, на помощь приходят наши смартфоны. Но, к сожалению, не все производители включили такую функцию в свои модели (или не разглашают, как к ней подобраться).

Для большинства моделей Samsung сработает следующий метод замера уровня

1. Для начала телефон следует отключить Wi-Fi на телефоне и перевести сим-карту в необходимую для замера уровня сигнала и определения частоты сеть – LTE (4G), WCDMA (3G) или GSM (2G). Сделать это можно в меню «Настройки» -> «Другие сети» -> «Мобильные сети» (разделы меню могут называться по-другому, в зависимости от версии Android ОС). Для телефонов с поддержкой двух сим-карт необходимо активировать и выбрать режим на сим-карте того оператора, для которого необходимо провести замеры. LTE/WCDMA/GSM для замеров 4G сигнала, «Только WCDMA» для 3G, «Только GSM» для 2G.

2. Выбрав режим связи, необходимо перейти в режим набора номера и ввести код *#0011#. Телефон автоматически перейдет в сервисный режим. На первой странице меню для телефонов с 2 сим-картами нужно выбрать ту, для которой производятся замеры (порядковый номер 1 или 2 соответствует номеру слота сим-карты).



3. В режиме GSM предстанет следующая картина

В первой строчке стандарт и частота. Немного ниже параметр BCCH отображает рабочий канал, по которому также можно определить частоту:

GSM900: рабочий канал в диапазоне 1-124;
GSM1800: рабочий канал в диапазоне 512-886;
EGSM900: рабочий канал в диапазоне 974-1024.

Rx Pwr показывает уровень сигнала в дБ в режиме реального времени, можно перемещаться по помещению, выходить на улицу и наблюдать за изменениями уровня.

В данном случае оператор Алтел предоставляет GSM сигнал на частоте 1800 МГц (GSM1800, BCCH: 721), не смотря на информацию в открытых источниках о подаче этого сигнала на частоте 900 МГц.

Уровень сигнала -65 дБ соответствует отличному приему.





4. В режиме WCDMA (3G).

Показатель Band (полоса) уже может указать на рабочую частоту. 3G сигнал в нашей стране подается на двух возможных полосах:
Band 1 (2100 MHz) и Band 8 (900 MHz).

RX укажет на рабочий канал.
Значение в диапазоне 2937-3088 - стандарт UMTS 900 (или Band 8, 900 МГц);
значение в диапазоне 10562-10838 – стандарт UMTS 2100 (или Band 1, 2100 МГц).

RSCP – уровень сигнала.

В данном случае оператор Алтел предоставляет 3G связь на частоте 900 МГц.

Стоит отметить, что смартфоны привыкли «цепляться» за более высокий стандарт при передаче данных, поэтому всегда предпочитают 3G частоту. В городской местности, за редкими, исключениями репитер работающий с 3G частотой вашего оператора справится с двумя задачами сразу – усиление голосовой связи и интернета.





5. В режиме LTE (4G) рабочая частота определяется также по band (полосе). Возможные варианты:
Band 1 – 2100 МГц;
Band 3 – 1800 МГц;
Band 7 – 2600 МГц;
Band 20 – 800 МГц;
Band 38 – 2600 МГц.
На данный момент в Казахстане используются band 3 и 20 (в пилотных зонах в Алматы возможно использование band 1).

RSRP укажет на уровень сигнала.



Если Вы являетесь владельцем IPhone, в этих смартфонах сервисное меню вызывается следующим образом.



1. Отключите Wi-Fi, переведите телефон в нужный для замеров режим («Настройки» -> «Сотовая связь» -> «Параметры данных» -> «Голос и данные»;

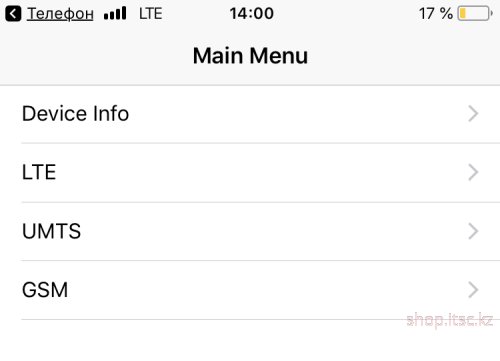

2. В режиме набора номера введите *3001#12345#* и кнопку «Вызов». Откроется сервисное меню;

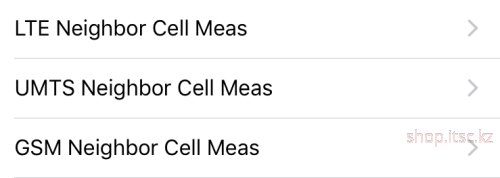

3. В зависимости от режима, в котором производим замеры проходим по пути:
для 4G – LTE -> LTE Neighbor Cell Meas;
для 3G – UMTS -> UMTS Neighbor Cell Meas;
для 2G – GSM -> GSM Neighbor Cell Meas.

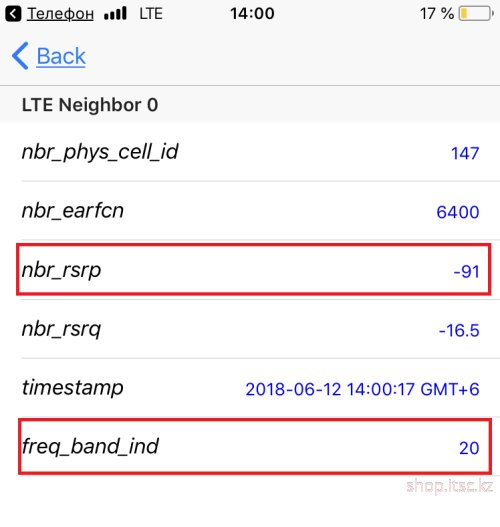

4. В режиме LTE получаем следующую страницу.

Freq_band_ind показывает band (полосу), по которой можно и определить частоту вашего оператора.

Band 1 – 2100 МГц;

Band 3 – 1800 МГц;

Band 7 – 2600 МГц;

Band 20 – 800 МГц;

Band 38 – 2600 МГц.

nbr_rsrp показывает текущий уровень сигнала

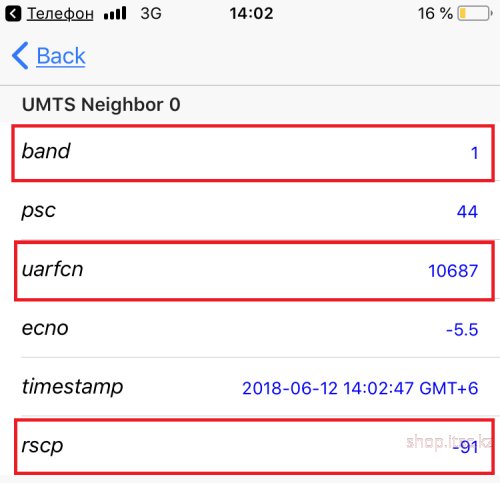

5. В режиме 3G частоту можно определить по показателям band и uarfcn.

Band 1 соответствует 2100 MHz, Band 8 - 900 MHz

Значение uarfcn в диапазоне 2937-3088 - стандарт UMTS 900 (или Band 8, 900 МГц);

значение в диапазоне 10562-10838 – стандарт UMTS 2100 (или Band 1, 2100 МГц).

Уровень сигнала показан в поле rscp.

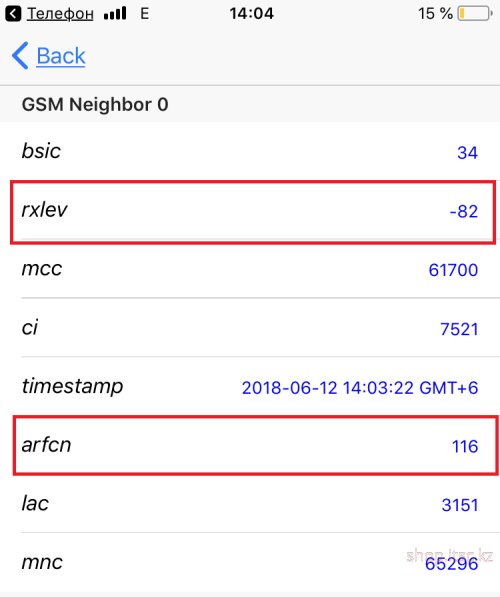

6. В режиме 2G параметр rxlev укажет на уровень сигнала.

Частоту определяем по параметру arfcn
GSM 900 МГц: рабочий канал в диапазоне 1-124;
GSM 1800 МГц: рабочий канал в диапазоне 512-886;
EGSM 900 МГц: рабочий канал в диапазоне 974-1024.

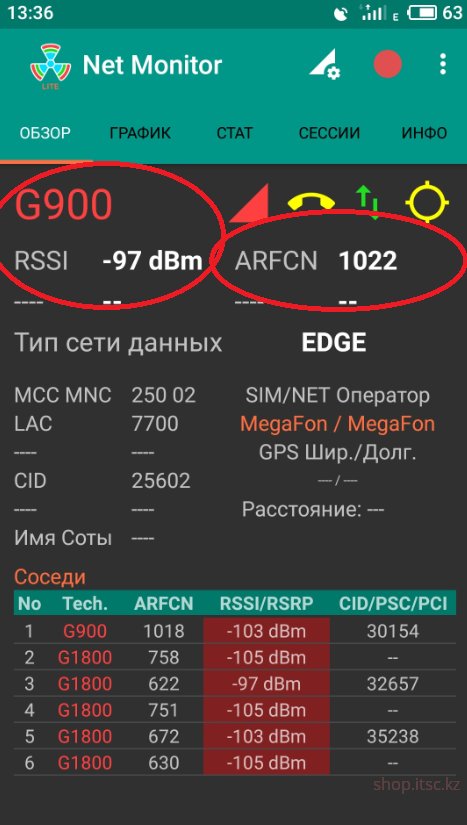

Для обладателей телефонов других марок, определить рабочую частоту может помочь приложение, доступное для любой ОС смартфонов, под названием «Netmonitor Лог сигнала и соты». Переведя телефон в необходимый режим, можно увидеть показатель рабочего канала ARFCN и сопоставить с таблицей ниже.

Режим

Канал

Частота

2G

1-124

900 МГц

2G

512-886

1800 МГц

2G

974-1024

900 МГц (EGSM)

3G

2937-3088

900 МГц

3G

10562-10838

2100 МГц
